المشاكل الميكانيكية لعدم استقرار المحور Z في طباعة LCD ثلاثية الأبعاد

يعد عدم استقرار المحور Z أحد أكثر المشكلات شيوعًا في الطباعة ثلاثية الأبعاد DLP / MSLA (LCD). عادة ما يكون سبب استقرار المحور zبسبب تجميع منزلق المحور z ، أو التآكل أو الرخاوة الناتجة عن الحركة الميكانيكية المتكررة لأعلى ولأسفل. عندما المحور zيحدث عدم الاستقرار ، لن تسقط منصة التشكيل إلى نفس الموضع بدقة أثناء كل عودة للحركة لأعلى ولأسفل ،مما سيؤدي إلى ظهور خطوط طباعة غير مرغوب فيها وحتى إزاحة طبقة بين الطبقات.

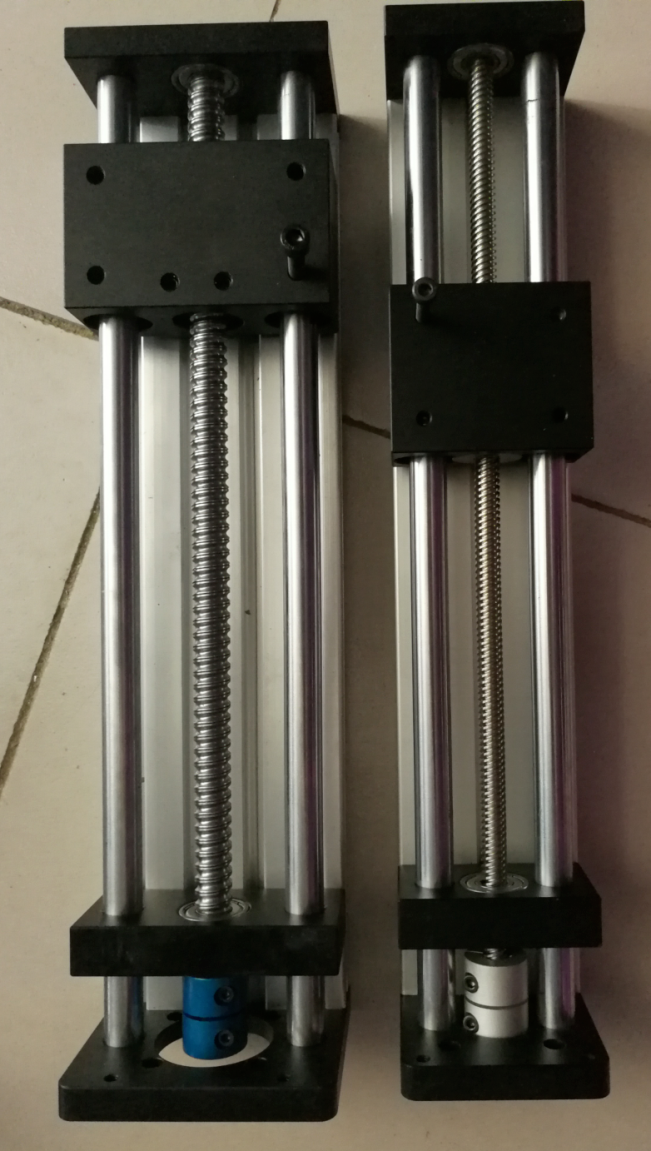

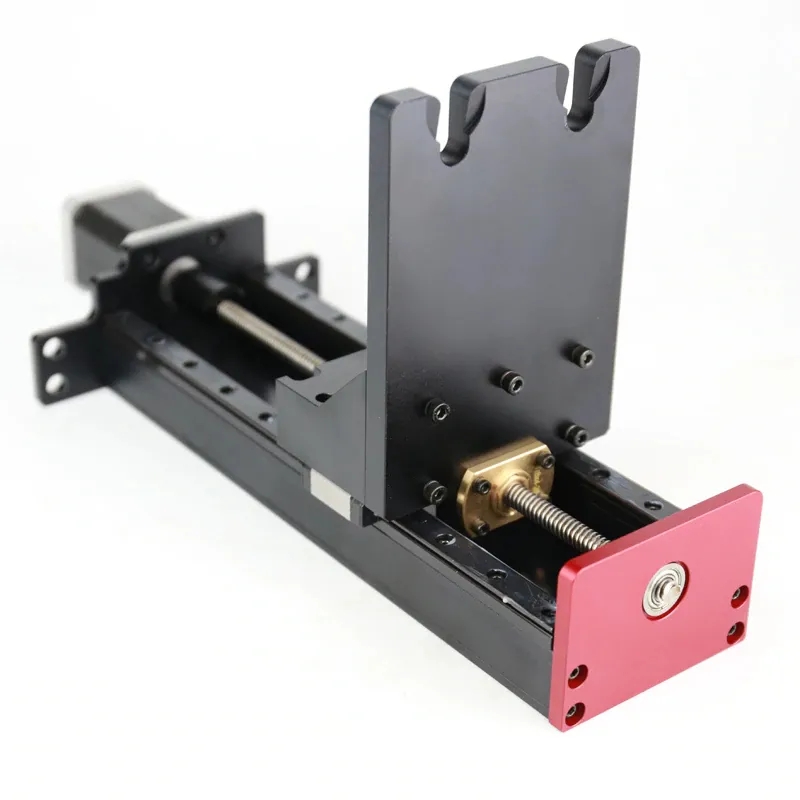

أولاً ، ضع في اعتبارك المكونات الميكانيكية الأكثر تقدمًا. الحل الشائع لعدم استقرار المحور z هو استبدال شريط التمرير الأصليمع نظام دليل خطي محورين. الدليل ثنائي المحور يجعل منصة التشكيل أكثر ثباتًا ، ولا تحتاج إلى تعديلبشكل متكرر بمرور الوقت ، يساعد في الحفاظ على ثبات الحركة ، ويضمن عدم إزاحة منصة التشكيل أثناء الطباعةعملية ، تضمن أنها تحافظ على الحركة الخطية وتقلل من تأثير قوة التحميل أثناء عملية الطباعة.

ثانيًا ، تحقق من الأجزاء للتآكل. جميع الأجزاء لها عمر وبعض الأجزاء ستتآكل بمرور الوقت. لذلك ، تأكد من أن المساميريتم صيانة المسامير الكروية والمحامل وتشحيمها بانتظام وبحالة جيدة. إذا كان هناك تآكل ، يجب استبدال الأجزاء. اذا أنتسماع أي صوت لف أو احتكاك ، تأكد من إعادة فحص عملية تسوية المكونات ومنصة التشكيل.

مرة أخرى ، تحقق من وجود أجزاء مفكوكة. تحقق من الصمولة على المسمار اللولبي للمحور z. إذا كان هناك خلوص مفرط (رخاوة) ، فقد يؤدي أيضًا إلىتموج المحور z غير المستقر أثناء الطباعة. عادة ما يحتوي الجوز على صمولة زنبركية ثانية محملة ، والتي يمكن أن تسبب مشاكل إذا لم تكن بشكل صحيحمثبتة (أو بالية).

بالإضافة إلى ذلك ، قد يحدث عدم استقرار المحور z أيضًا بسبب الانحناء اللولبي أو خارج المركز. في هذه المرحلة ، يجب استبدال المسمار.
